オフサイトでの事前組立てにより、現場作業量を軽減するユニット製品

支柱吊り工法

従来、全ねじ＋ブレースや門型耐震架台で施工していた支持を、支柱一本とすることで、上部空間を有効に使用できるようにした製品です。

該当カテゴリ

施工技術、機器/システム

活用される領域

オフィス、商業施設・ホテル、病院・医療、工場、研究施設、データセンター、スポーツ施設・流通

解消できる課題

技術概要

施工省力化：

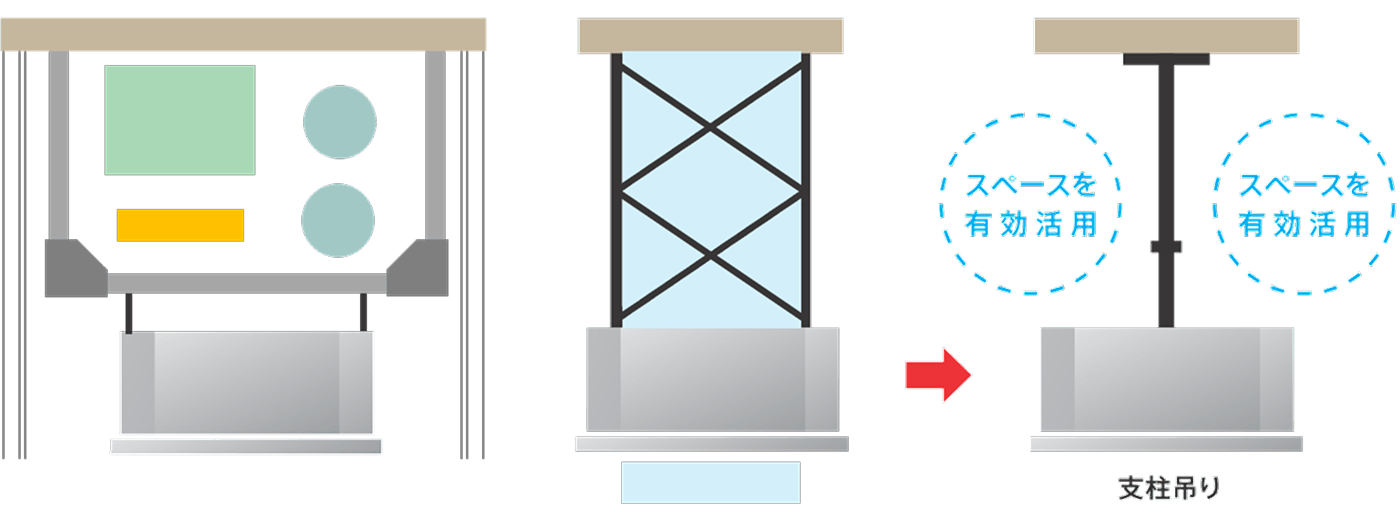

従来は機器4隅にアンカーを打設後、全ねじボルトにて振れ止め施工を行っていました。
支柱吊り工法では支柱部材にて機器を吊り下げるため、面倒な全ねじ振れ止めの施工が不要となります。吊り代が長く、2段ブレースが必要な箇所では、より効果が大きくなります。
省スペース：

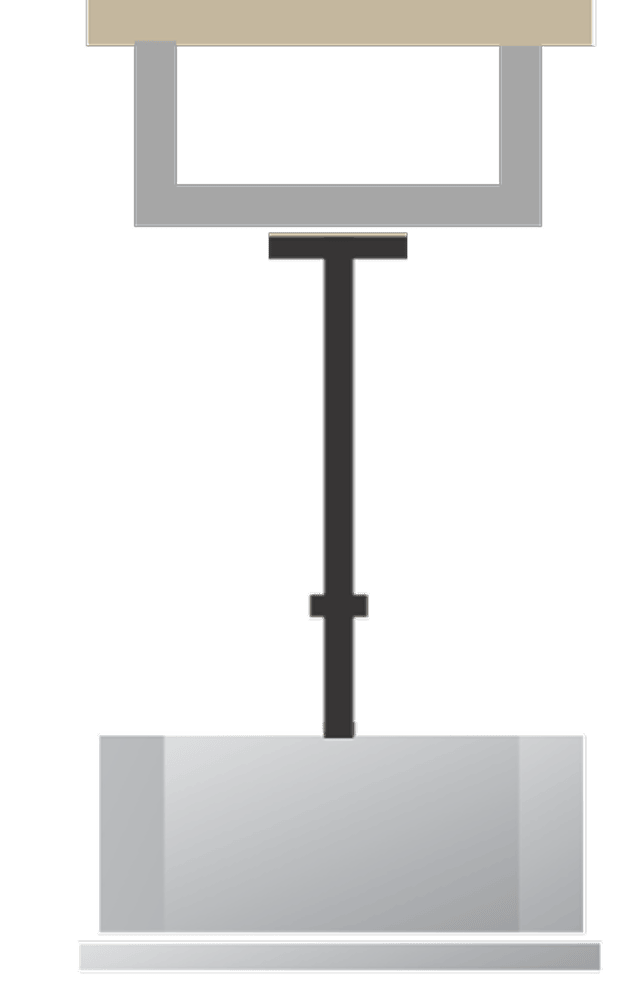

支柱一本での施工により従来と比べて機器上部の空間を有効に活用することが可能です。
廊下など狭小エリアで天井内の限られたスペースでの施工箇所での効果が大きくなります。

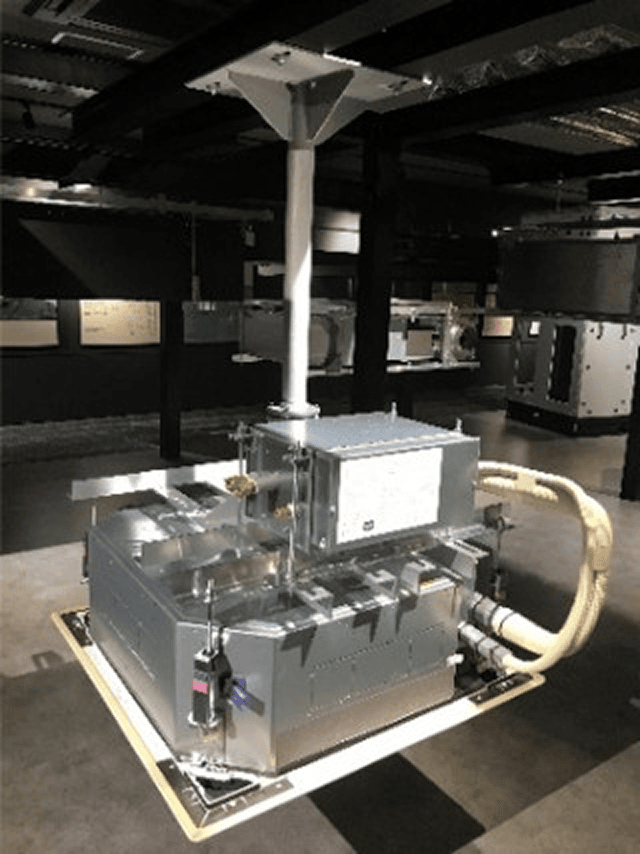

大きく3つの架台を使用しており、株支柱＋井桁架台＋機器及び付属品はユニット化された状態で、現場に搬入します。

構成部材	特徴

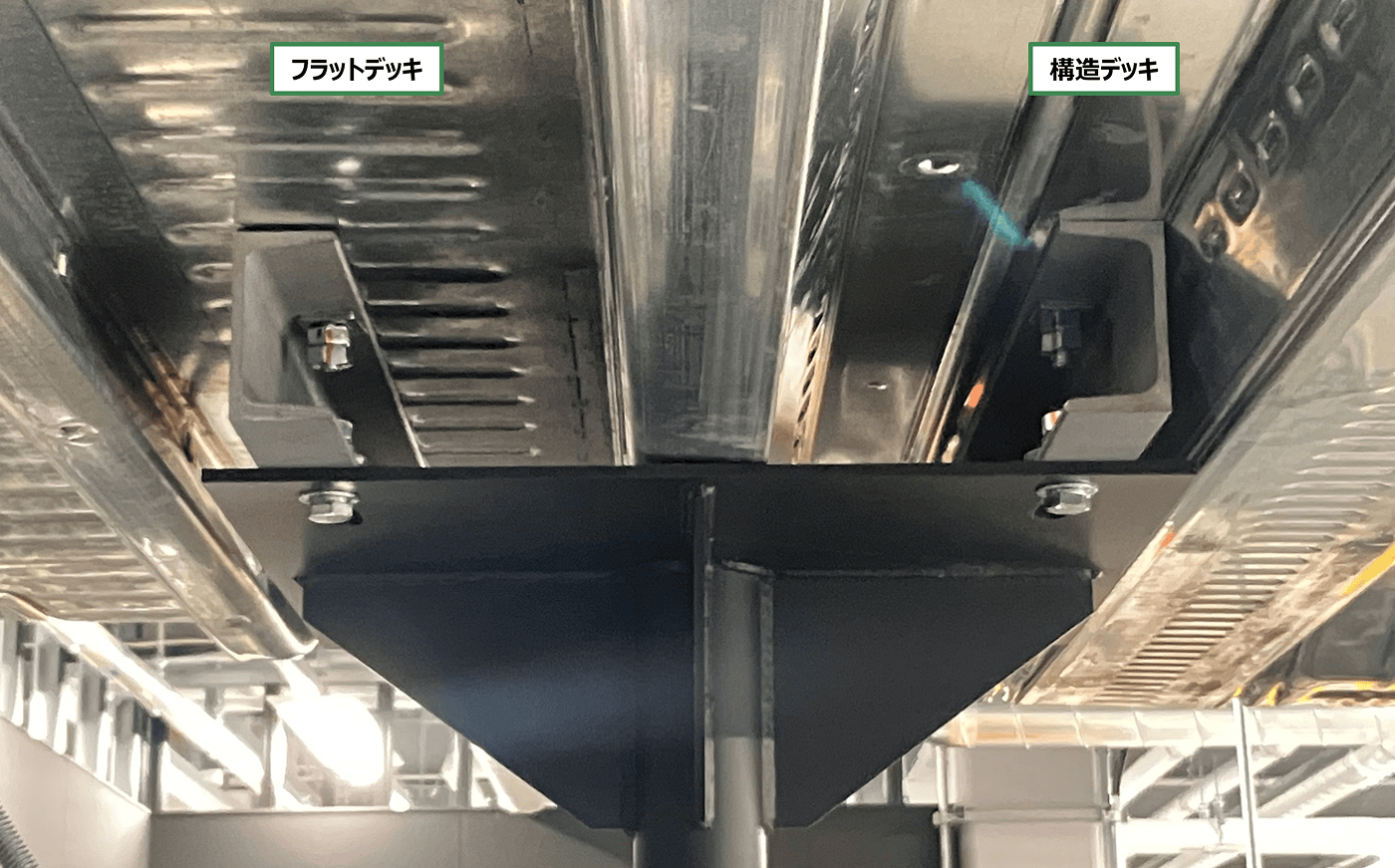

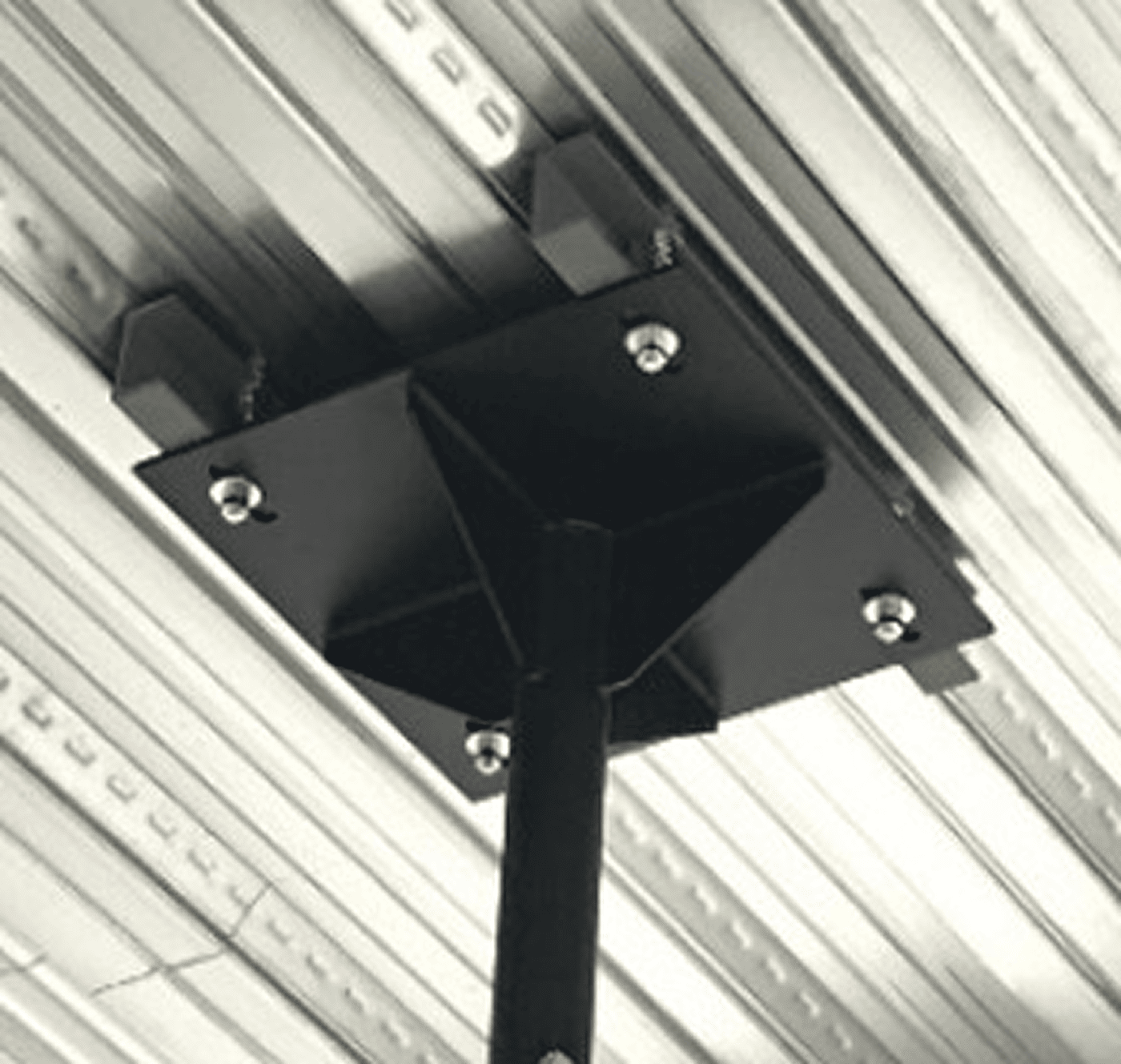

上部支柱	支柱部分はSTK鋼管を用いています。先行施工を実施します。配管長さを変更することで、あらゆる天井高さに対応することが可能です（配管の長さにより耐震計算が必要になる場合があります）
下部支柱	天井内設備施工後、ルーズフランジにて下部支柱を取り付けます。
井桁架台	PAC	井桁部分でPACを吊り下げ、またBSユニット（オプション）を支持します。
井桁架台	FCU	T-Base®にて機器周りの配管施工、空圧試験を実施します。面倒な弁廻りの現場施工が不要となります。
